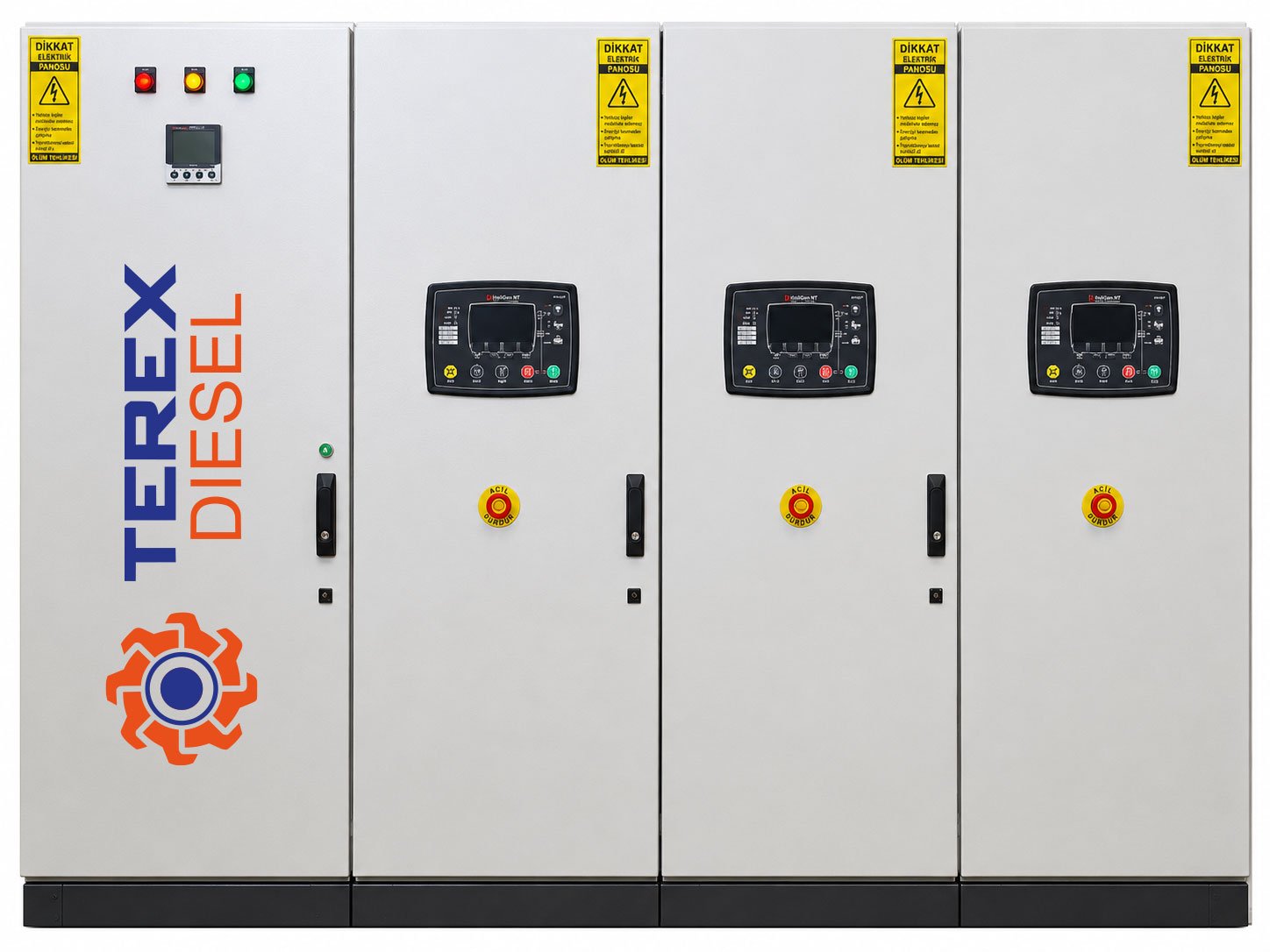

Senkronizasyon Panosu

Senkronizasyon panosu, birden fazla jeneratörün birbiriyle ya da şebekeyle paralel çalışmasını sağlayan kontrol ve güç panosudur. Pano; jeneratörlerin gerilimini, frekansını ve faz açısını eşleştirir, setleri ortak baraya bağlar ve toplam yükü setler arasında paylaştırır. Böylece tek bir büyük jeneratör yerine, ihtiyaca göre devreye girip çıkan birden fazla set aynı tesisi besler.

Senkronizasyon panolarını projeye göre tasarlıyor, Türkiye’deki tesisimizde üretiyor, jeneratör setleriyle birlikte test edip devreye alıyoruz.

Senkronizasyon panosu nasıl çalışır?

Paralel bağlanacak her jeneratörün kontrol cihazı, baradaki gerilimi ve frekansı sürekli ölçer. Bir jeneratör devreye alınacağında şu adımlar izlenir:

1. Çalıştırma ve hızlanma: Jeneratör çalıştırılır, nominal devir ve gerilime ulaşır.
2. Eşleştirme: Kontrol cihazı motor hızını ve alternatör gerilimini ayarlayarak jeneratörün gerilimini, frekansını ve faz açısını baraya eşitler. Faz sırası da kontrol edilir.
3. Kesici kapama: Değerler izin verilen sınırların içine girdiği anda jeneratörün kesicisi kapanır ve set baraya bağlanır.
4. Yük paylaşımı: Bağlanan setler aktif güç (kW) ve reaktif gücü (kVAr) güçleriyle orantılı olarak paylaşır.
5. Yük yönetimi: Yük arttığında sıradaki jeneratör otomatik devreye girer; yük düştüğünde gereksiz çalışan set yükünü devredip devreden çıkar ve soğuma süresinden sonra durur.

Bu işlemler operatör müdahalesi olmadan, kontrol cihazlarının kendi aralarındaki haberleşmesiyle yürür. Jeneratörlerde paralel çalışmanın teknik ayrıntılarını jeneratörlerde senkron (paralel) çalışma yazımızda bulabilirsiniz.

Çalışma biçimleri: AMF, ATS ve senkronizasyon

Çalışma biçimi	Ne yapar?	Tipik kullanım
AMF (otomatik şebeke arızası)	Şebeke kesilince tek jeneratörü çalıştırır, şebeke gelince durdurur	Tek jeneratörlü yedek güç
ATS transfer panosu	Yükü şebeke ile jeneratör arasında aktarır; ikisi aynı anda yüke bağlanmaz	Bina ve tesis yedek gücü
Jeneratör–jeneratör senkronizasyonu	Birden fazla seti ortak baraya bağlar, yükü paylaştırır	Yüksek güç, yedeklilik, değişken yük
Şebekeyle paralel çalışma	Jeneratörü şebekeyle aynı baraya bağlar; kesintisiz geri dönüş veya sabit güç üretimi	Sanayi, kojenerasyon, tepe yük yönetimi

Tek jeneratörlü uygulamalarda şebeke izleme ve otomatik çalıştırma için set üzerindeki kontrol paneli ile bir ATS transfer panosu yeterlidir. Birden fazla set birlikte çalışacaksa ya da jeneratörün şebekeyle paralel çalışması gerekiyorsa senkronizasyon panosu kullanılır.

Standart kontrol paneli ve senkronizasyon kontrol cihazları

Terex Diesel jeneratör setlerinde standart kontrol paneli, model kodundaki güce göre belirlenir:

• 500 kVA’nın altındaki setler: Datakom DKG-309
• 500 kVA ve üzerindeki setler: Datakom D-500

Bu cihazlar tek setin şebeke izleme, otomatik çalıştırma ve motor koruma görevlerini üstlenir. Senkron çalışacak sistemlerde ise ürün kataloğumuzdaki senkronizasyon kontrol cihazlarından biri kullanılır:

• Datakom: D500 MK2, D700
• Deep Sea: 8610, 8620, 8660
• ComAp: InteliCompact NT SPtM, InteliGen BaseBox, InteliGen 200

Cihaz seçimi; set sayısına, şebekeyle paralel çalışma ihtiyacına, uzaktan izleme ve otomasyon sistemiyle haberleşme gereksinimine göre yapılır. Tüm cihazların özellik karşılaştırmasını jeneratör kontrol panelleri sayfamızda görebilirsiniz.

Panoda neler bulunur?

Her senkronizasyon panosu projeye göre yapılandırılır. Tipik bir panoda şunlar yer alır:

• Her jeneratör için motorlu kesici ve senkronizasyon kontrol cihazı
• Ortak bara ve gerektiğinde şebeke kesicisi
• Akım ve gerilim trafoları, ölçü ve koruma röleleri
• Yük paylaşımı ve set öncelik sıralaması (çalışma saatlerini dengeleyen otomatik sıra değişimi)
• Acil stop, alarm ve ikaz sinyalleri
• Uzaktan izleme bağlantısı (GSM, Ethernet veya bina otomasyon sistemi)

Pano gövdesi, kesici akımları ve koruma ayarları tesisin kısa devre seviyesine ve toplam güce göre seçilir.

Neden birden fazla jeneratör?

• Yedeklilik: Setlerden biri arızalandığında ya da bakımdayken diğerleri kritik yükleri beslemeye devam eder.
• Düşük yükte verimli çalışma: Yük azaldığında tek set çalışır; büyük bir jeneratörün düşük yükte uzun süre çalışmasından doğan sorunlar ve yakıt tüketimi azalır.
• Kademeli büyüme: Tesisin gücü arttığında mevcut sisteme yeni set eklenebilir.
• Bakım kolaylığı: Çalışma saatleri setler arasında paylaştırılır, bakım planlaması kolaylaşır.

Tek şasede iki senkron set isteyen projeler için dual set jeneratör çözümümüz de bulunur; örneğin 2000 kVA ihtiyacı için tek şasede 2 × 1000 kVA.

Nerelerde kullanılır?

Senkronizasyon panoları kesintiye tahammülü olmayan, yüksek ya da değişken güç ihtiyacı olan projelerde kullanılır:

• Veri merkezleri ve telekom altyapıları
• Hastaneler ve sağlık kampüsleri
• Sanayi tesisleri ve organize sanayi bölgeleri
• Alışveriş merkezleri, oteller ve büyük ticari binalar
• Maden sahaları ve şebekesiz projeler
• Kojenerasyon ve orta gerilim sistemleri

Güç aralıkları

Senkron sistemlerde kullanılan setler, ürün kataloğumuzdaki 10–4.125 kVA aralığındaki dizel jeneratörlerden seçilir. Yüksek güçlü projelerde sıkça tercih edilen güçler için 500 kVA, 1000 kVA, 1500 kVA ve 2000 kVA jeneratör sayfalarına bakabilirsiniz. 1.100 kVA’ya kadar olan setler ses yalıtımlı kabinle, üzerindekiler konteyner tip olarak sunulur.

Projeye özel üretim ve devreye alma

Senkronizasyon projelerinde iş, ihtiyacın doğru tanımlanmasıyla başlar. Teklif için şu bilgiler yardımcı olur:

• Toplam güç ihtiyacı ve kaç set kullanılacağı
• Şebekeyle paralel çalışma isteniyor mu, yoksa yalnız jeneratörler mi senkron çalışacak
• Gerilim ve frekans (50 Hz veya 60 Hz)
• Mevcut setler varsa marka, model ve kontrol cihazı bilgileri
• Uzaktan izleme ya da bina otomasyonu entegrasyonu ihtiyacı

Pano üretimi, saha montajı, kablolama, otomasyon entegrasyonu, test ve devreye alma ekiplerimiz tarafından yapılır. Mevcut jeneratörlere senkronizasyon eklemek için ATS ve senkronizasyon montajı, kurulum için kurulum ve devreye alma hizmetlerimizi inceleyebilirsiniz. Projeniz için teklif isteyin ya da servis ekibimizle görüşün.
