ATS Transfer Panosu

ATS otomatik transfer panosu: şebeke kesilince jeneratörü devreye alır, şebeke gelince geri döner. Jeneratör gücüne uygun ATS seçimi ve montajı.

Şebeke kesildiğinde jeneratörün elle müdahale gerekmeden otomatik olarak devreye girmesini, jeneratör ile şebeke arasında yer alan ATS (otomatik transfer) panosu sağlar.

Nasıl çalışır?

ATS şebeke gerilimini ve frekansını sürekli izler.
Şebeke kesilir veya sınırların dışına çıkarsa jeneratöre çalışma komutu verir.
Jeneratör gerilim ve frekansta kararlı hâle gelince yükü jeneratöre aktarır.
Şebeke geri geldiğinde ve kararlı hâle geldiğinde yükü şebekeye döndürür.
Jeneratör soğutma süresi boyunca yüksüz çalışır ve durur.

Şebeke ile jeneratörün aynı anda yüke bağlanmasını önleyen mekanik ve elektriksel kilitleme, sistemin güvenliğinin temelidir.

Doğru ATS nasıl seçilir?

Akım: 400 V üç fazlı sistemde jeneratör akımı yaklaşık kVA × 1,44 ile hesaplanır ve bir üst standart ATS değeri seçilir.
Kutup sayısı: Nötr ayrımının gerekip gerekmediğine göre 3 veya 4 kutuplu ATS kullanılır.

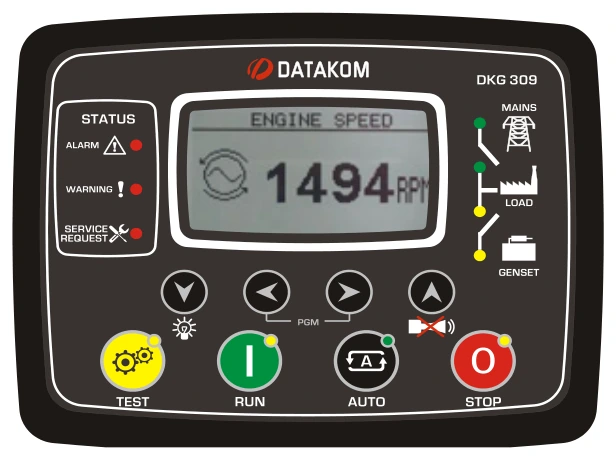

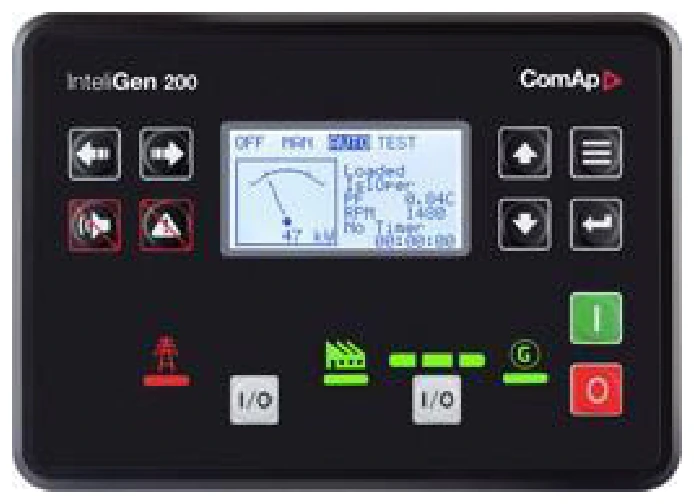

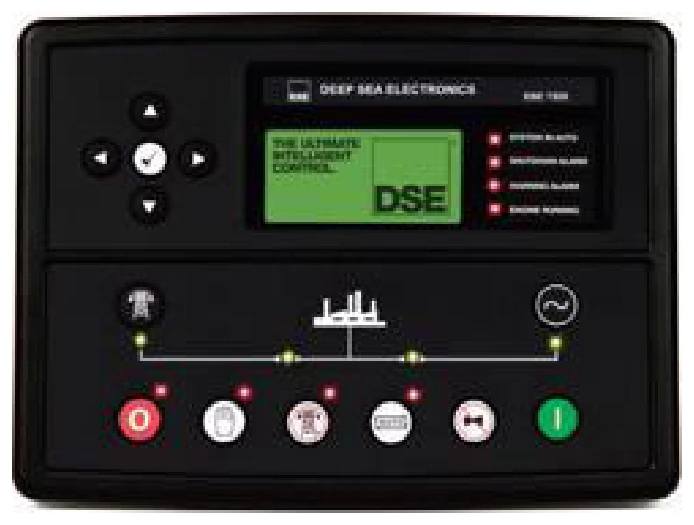

Kontrol: Jeneratör kontrol paneliyle uyumlu çalışan, gecikme süreleri ayarlanabilen bir kontrol ünitesi tercih edilir.
Montaj yeri: Pano, ana dağıtım panosuna yakın ve yetkili personelin erişebileceği bir yerde konumlandırılır.

Terex Diesel ile ATS

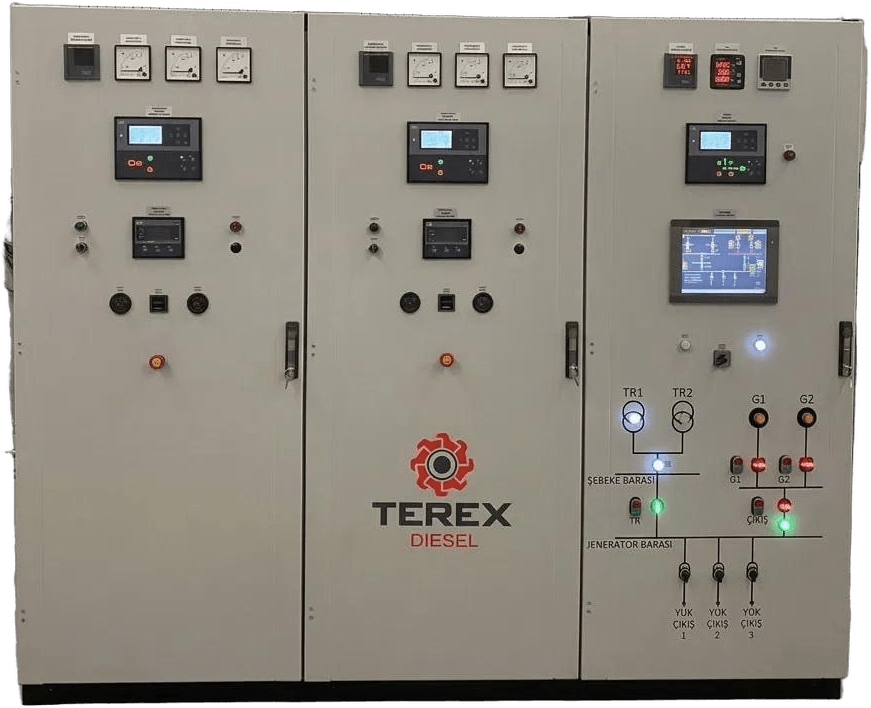

ATS panolarını jeneratör gücüne uygun olarak seçiyor, jeneratörle birlikte test ediyor ve devreye alıyoruz. Birden fazla jeneratörün birlikte çalışacağı projelerde senkronizasyon panosu çözümlerimize göz atabilirsiniz.

İhtiyacınıza uygun ATS için bize ulaşın.

ATS bağlantı şeması

Şebeke kesilir ya da gerilim/frekans sınır dışına çıkar.
ATS birkaç saniye bekler (kısa dalgalanmalar için), sonra jeneratöre çalıştır sinyali gönderir.
Jeneratör gerilim ve frekansa oturunca ATS yükü jeneratöre aktarır; toplam süre tipik olarak 10–15 saniyedir.
Şebeke dönünce ATS bir süre şebekenin kararlı olduğunu doğrular, yükü şebekeye geri verir; jeneratör soğuma çalışmasının ardından durur.

Şema bilgi amaçlıdır; nötr anahtarlama (3 veya 4 kutup), topraklama sistemi ve koruma seçimi projeye göre yapılır.

Sık sorulan sorular

ATS panosu ne işe yarar?

ATS (otomatik transfer şalteri) şebekeyi sürekli izler. Elektrik kesildiğinde jeneratöre çalışma komutu verir, jeneratör hazır olunca yükü jeneratöre aktarır; şebeke geri geldiğinde yükü şebekeye geri verir ve jeneratörü soğutma süresinden sonra durdurur.

ATS kaç amper olmalı?

ATS, jeneratörün nominal akımına göre seçilir. 400 V üç fazlı sistemde akım yaklaşık kVA × 1,44 formülüyle bulunur; örneğin 155 kVA bir jeneratörün akımı yaklaşık 223 A'dir ve bir üst standart değer olan 250 A ATS seçilir.

ATS jeneratörle birlikte mi gelir?

ATS panosu ayrı bir opsiyondur; müşteri talep ederse setle birlikte teslim edilir. Jeneratörle birlikte fabrikada test edilip sevk edilebilir veya mevcut tesise sonradan eklenebilir.
