بلغاريا – مجموعة بكابينة عازلة للصوت بقدرة 125 kVA
طلب لمجموعة بكابينة عازلة للصوت بقدرة 125 kVA: حللنا المتطلبات واخترنا TRX QZ TA 0125 (Quartz Q6105AZLD, 125 kVA standby / 112.5 kVA prime)، وأجبنا عن 4 نقطة في جدول المطابقة وأعددنا الوثائق المدرجة أدناه.
- الدولة
- بلغاريا
- القدرة
- 125 kVA standby / 112.5 kVA prime · 50 Hz
- الكمية
- مجموعة واحدة
- مصدر المتطلبات
- متطلبات أُرسلت برسالة أو بريد إلكتروني
الطلب
| الهيكل الخارجي | كابينة عازلة للصوت |
|---|---|
| مفتاح التحويل التلقائي | نعم |
| متطلبات أخرى | حوالي 100 kW؛ استخدام احتياطي؛ يُفضَّل كابينة فائقة العزل للصوت |
عملنا
تحليل المتطلبات · اختيار الطراز وتحديد القدرة
- قدرة احتياطية حوالي 100 kW: تم اختيار طراز Quartz بقدرة 125 kVA standby / 112.5 kVA prime مع ألترنيتر Terex
- الكابينة فائقة العزل للصوت معروضة كخيار
جدول المطابقة بندًا بندًا
| البند | المطلوب | اقتراحنا | التقييم |
|---|---|---|---|
| الهيكل الخارجي | كابينة عازلة للصوت | كابينة عازلة للصوت، 3000 × 1100 × 1850 mm | مطابق |
| حوالي 100 kW | – | طراز 125 kVA standby / 100 kW standby | مطابق |
| كابينة فائقة العزل للصوت | – | – | باختيار إضافي |
| ATS | – | ATS 250 A | مطابق |
الخيارات المحددة والمسعّرة
- كابينة فائقة العزل للصوت
- ATS 250 A
المستندات المُعدّة · حزمة العرض
- العرض التجاري (هيكل البنود؛ الأسعار غير منشورة هنا)

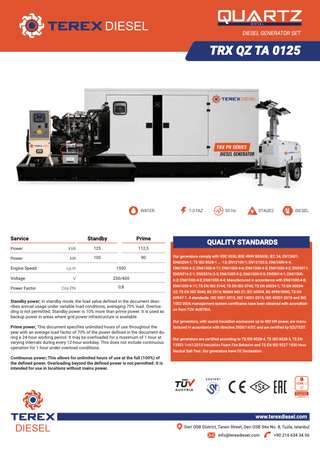

- صفحات الكتالوج

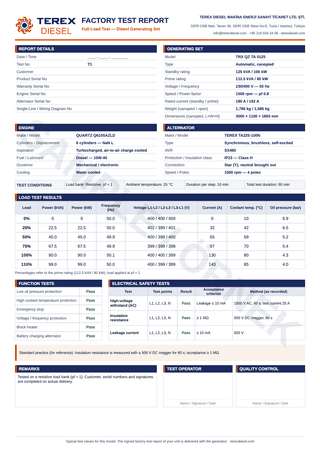

- تقرير اختبار الحمل في المصنع (نموذج)
- وثيقة شروط الضمان
- نموذج التشغيل الأول والتسليم
- نماذج الصيانة والخدمة
- دليل التشغيل والصيانة
- النشرة الفنية للمولّد
- النشرة الفنية للمحرك
- النشرة الفنية لوحدة التحكم
- ملف العرض 23 صفحة EN: العرض، الكتالوج 4 صفحات، ورقة البيانات الفنية للألترنيتر، تسمية طراز المحرك وبياناته الفنية، تقرير اختبار مصنع نموذجي، 7 وثائق خدمة
الحل المقترح
TRX QZ TA 0125
| القدرة الاحتياطية (Standby) | 125 kVA / 100 kW |
|---|---|
| القدرة الرئيسية (Prime) | 112.5 kVA / 90 kW |
| الجهد · التردد · سرعة الدوران | 230/400 V · 50 Hz · 1,500 rpm |
| المحرك | Quartz Q6105AZLD · 6.75 L |
| المولد (الألترنيتر) | Terex TA225-100N · AVR SX460 · IP23/H |
| خزان الوقود (مع كابينة عازلة للصوت) | 265 L |
| الأبعاد (الطول × العرض × الارتفاع) (مع كابينة عازلة للصوت) | 3,000 × 1,100 × 1,850 mm · 1,785 kg |
| الأبعاد (الطول × العرض × الارتفاع) (نوع مفتوح) | 2,100 × 1,100 × 1,650 mm · 1,585 kg |
القيم مأخوذة من النشرة الفنية للطراز؛ النشرة الكاملة وصفحة الكتالوج في صفحة الطراز.
التكوين المعروض
- وحدة التحكم: Deep Sea DSE
- 400/230 V 50 Hz
- كابينة فائقة العزل للصوت كخيار
التغليف والشحن ومستندات التصدير
- النقل: نقل بري بالشاحنات.
- تُلفّ المجموعات ذات الكابينة العازلة للصوت بغشاء بلاستيكي قابل للتمدد مع حماية للحواف؛ وتُنقل القطع السائبة في صناديق أو على منصات نقالة.
- وثائق التصدير: الفاتورة التجارية، قائمة التعبئة، شهادة المنشأ، شهادة الحركة A.TR للتخليص الجمركي في الاتحاد الأوروبي (EU)، تقرير اختبار المصنع.
لا نذكر أسماء العملاء أو المناقصات أو المواقع؛ نذكر الدولة فقط. لا تُنشر الأسعار ولا الشروط التجارية. لا نشارك مستندات العميل؛ المتطلبات ملخّصة بصياغتنا.
كيف نعمل على مواصفاتكم
- أرسلوا المواصفات أو نموذج النشرة الفنية أو قائمة الاحتياجات (PDF أو Excel أو Word أو رسالة).
- نردّ في يوم العمل نفسه ونسأل عن البنود الناقصة أو غير الواضحة.
- نحدد القدرة (prime/standby) والجهد والتردد وظروف الموقع ومدة التشغيل، ونختار الطراز ونعدّ جدول مطابقة بندًا بندًا، مع ذكر الانحرافات والخيارات بوضوح.
- نرسل الحزمة: العرض والنشرة الفنية وصفحات الكتالوج والنماذج المطلوبة؛ خلال 24 ساعة للتكوينات القياسية.
ليست لديكم مواصفات بعد؟ نزّلوا نموذجنا للمستشفى أو المدرسة أو مركز البيانات (Word وPDF)
