البوسنة والهرسك – مجموعات بكابينة عازلة للصوت بقدرة 35–44 kVA
طلب لمجموعات بكابينة عازلة للصوت بقدرة 35–44 kVA: حللنا المتطلبات واخترنا TRX BD ST 0035 (Baudouin 4M06G6D0/S, 35 kVA standby / 32 kVA prime) مع 2 تهيئة بديلة، وأجبنا عن 4 نقطة في جدول المطابقة وأعددنا الوثائق المدرجة أدناه.
- الدولة
- البوسنة والهرسك
- القدرة
- 35 kVA standby / 32 kVA prime · 50 Hz
- الكمية
- عدة مجموعات
- مصدر المتطلبات
- متطلبات أُرسلت برسالة أو بريد إلكتروني
الطلب
| القدرة المقننة | 35 + 45 kVA |
|---|---|
| الهيكل الخارجي | كابينة عازلة للصوت |
| مفتاح التحويل التلقائي | نعم |
| العلامة التجارية للمحرك | Baudouin؛ Ricardo |
| متطلبات أخرى | قاطع الخرج |
عملنا
تحليل المتطلبات · اختيار الطراز وتحديد القدرة
- تم إعداد ملف Baudouin وملف Quartz (لطلب Ricardo) بشكل منفصل
- القاطع مشمول حسب الطلب
جدول المطابقة بندًا بندًا
| البند | المطلوب | اقتراحنا | التقييم |
|---|---|---|---|
| العلامة التجارية للمحرك | Baudouin؛ Ricardo | Baudouin 4M06G6D0/S | مطابق |
| الهيكل الخارجي | كابينة عازلة للصوت | كابينة عازلة للصوت، 2300 × 1000 × 1545 mm | مطابق |
| حماية التركيب (حماية من التسرب، قاطع، نظام تحويل) | – | التركيب مسؤولية العميل وفقًا للعرض | نطاق المشتري / محلي |
| زيت المحرك، مانع التجمد، قواعد مانعة للاهتزاز | – | مشمول | مطابق |
المستندات المُعدّة · حزمة العرض
- العرض التجاري (هيكل البنود؛ الأسعار غير منشورة هنا)

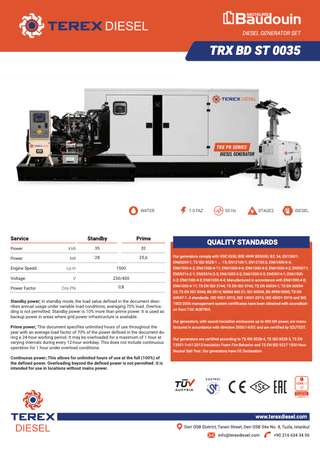

- صفحات الكتالوج

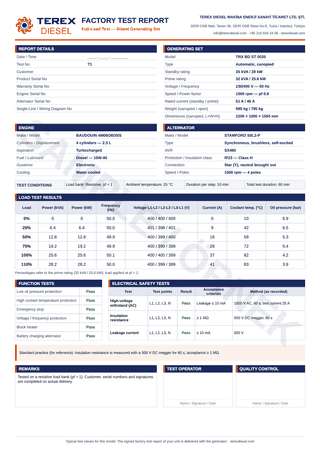

- تقرير اختبار الحمل في المصنع (نموذج)
- ملفان منفصلان؛ تقرير اختبار لكل طراز
الحل المقترح
TRX BD ST 0035
| القدرة الاحتياطية (Standby) | 35 kVA / 28 kW |
|---|---|
| القدرة الرئيسية (Prime) | 32 kVA / 25.6 kW |
| الجهد · التردد · سرعة الدوران | 230/400 V · 50 Hz · 1,500 rpm |
| المحرك | Baudouin 4M06G6D0/S · 2.3 L |
| المولد (الألترنيتر) | Stamford S0L2-P · AVR SX460 · IP23/H |
| استهلاك الوقود · عند حمل 75% | 5.7 L/h |
| استهلاك الوقود · عند حمل 100% | 7.6 L/h |
| خزان الوقود (مع كابينة عازلة للصوت) | 101 L |
| الأبعاد (الطول × العرض × الارتفاع) (مع كابينة عازلة للصوت) | 2,300 × 1,000 × 1,545 mm · 896 kg |
| الأبعاد (الطول × العرض × الارتفاع) (نوع مفتوح) | 1,900 × 1,000 × 1,215 mm · 686 kg |
TRX BD ST 0044
| القدرة الاحتياطية (Standby) | 44 kVA / 35.2 kW |
|---|---|
| القدرة الرئيسية (Prime) | 40 kVA / 32 kW |
| الجهد · التردد · سرعة الدوران | 230/400 V · 50 Hz · 1,500 rpm |
| المحرك | Baudouin 4M06G8D0/S · 2.3 L |
| المولد (الألترنيتر) | Stamford S1L2-N · AVR SX460 · IP23/H |
| استهلاك الوقود · عند حمل 75% | 7 L/h |
| استهلاك الوقود · عند حمل 100% | 9.5 L/h |
| خزان الوقود (مع كابينة عازلة للصوت) | 101 L |
| الأبعاد (الطول × العرض × الارتفاع) (مع كابينة عازلة للصوت) | 2,300 × 1,000 × 1,545 mm · 870 kg |
| الأبعاد (الطول × العرض × الارتفاع) (نوع مفتوح) | 1,900 × 1,000 × 1,215 mm · 600 kg |
القيم مأخوذة من النشرة الفنية للطراز؛ النشرة الكاملة وصفحة الكتالوج في صفحة الطراز.
التكوين المعروض
- وحدة التحكم: Deep Sea DSE
- 35/32 و44/40 kVA standby/prime
- 400/230 V 50 Hz
- قاطع خرج 3 أقطاب
تكوينات بديلة
- TRX QZ TA 0038 – Quartz Q490ZD, 38 kVA standby / 34.2 kVA prime
- TRX QZ TA 0058 – Quartz Q4105D, 58 kVA standby / 52.2 kVA prime
التغليف والشحن ومستندات التصدير
- النقل: تسليم أرض المصنع في إسطنبول، مع إمكانية ترتيب النقل عند الطلب.
- تُلفّ المجموعات ذات الكابينة العازلة للصوت بغشاء بلاستيكي قابل للتمدد مع حماية للحواف؛ وتُنقل القطع السائبة في صناديق أو على منصات نقالة.
- وثائق التصدير: الفاتورة التجارية، قائمة التعبئة، شهادة المنشأ، تقرير اختبار المصنع.
لا نذكر أسماء العملاء أو المناقصات أو المواقع؛ نذكر الدولة فقط. لا تُنشر الأسعار ولا الشروط التجارية. لا نشارك مستندات العميل؛ المتطلبات ملخّصة بصياغتنا.
كيف نعمل على مواصفاتكم
- أرسلوا المواصفات أو نموذج النشرة الفنية أو قائمة الاحتياجات (PDF أو Excel أو Word أو رسالة).
- نردّ في يوم العمل نفسه ونسأل عن البنود الناقصة أو غير الواضحة.
- نحدد القدرة (prime/standby) والجهد والتردد وظروف الموقع ومدة التشغيل، ونختار الطراز ونعدّ جدول مطابقة بندًا بندًا، مع ذكر الانحرافات والخيارات بوضوح.
- نرسل الحزمة: العرض والنشرة الفنية وصفحات الكتالوج والنماذج المطلوبة؛ خلال 24 ساعة للتكوينات القياسية.
ليست لديكم مواصفات بعد؟ نزّلوا نموذجنا للمستشفى أو المدرسة أو مركز البيانات (Word وPDF)
