البحرين – مجموعات بكابينة عازلة للصوت بقدرة 22–33 kVA
طلب لمجموعات بكابينة عازلة للصوت بقدرة 22–33 kVA: حللنا المتطلبات واخترنا TRX CU ST 0033 (Cummins X2.7TAA-G2, 33 kVA standby / 30 kVA prime)، وأجبنا عن 5 نقطة في جدول المطابقة وأعددنا الوثائق المدرجة أدناه.
- الدولة
- البحرين
- القدرة
- 33 kVA standby / 30 kVA prime · 50 Hz
- الكمية
- توريد بالجملة (عدد كبير من المجموعات)
- مصدر المتطلبات
- متطلبات أُرسلت برسالة أو بريد إلكتروني
الطلب
| القدرة المقننة | 22 / 30 kVA |
|---|---|
| الكهرباء | 50 Hz |
| الهيكل الخارجي | كابينة عازلة للصوت |
| العلامة التجارية للمحرك | Cummins (10 مجموعات) و Perkins (10 مجموعات) |
عملنا
تحليل المتطلبات · اختيار الطراز وتحديد القدرة
- 20 مجموعة بكابينة عازلة للصوت في مجموعتين: 10 x Cummins 30 kVA و 10 x Perkins 22 kVA، 50 Hz
- تم اختيار Cummins 33 kVA standby / 30 kVA prime و Perkins 22 kVA standby / 20 kVA prime، ألترنيتر Stamford، Deep Sea DSE 7320
جدول المطابقة بندًا بندًا
| البند | المطلوب | اقتراحنا | التقييم |
|---|---|---|---|
| التردد والسرعة | 50 Hz | 50 Hz، 1500 rpm | مطابق |
| العلامة التجارية للمحرك | Cummins (10 مجموعات) و Perkins (10 مجموعات) | Cummins X2.7TAA-G2 | مطابق |
| الهيكل الخارجي | كابينة عازلة للصوت | كابينة عازلة للصوت، 1800 × 1000 × 1250 mm | مطابق |
| 30 kVA Cummins | – | طراز 33 kVA standby / 30 kVA prime | انحراف / يلزم التأكيد |
| 22 kVA Perkins | – | طراز 22 kVA standby / 20 kVA prime | مطابق |
الخيارات المحددة والمسعّرة
- علامة تجارية مختلفة للمحرك أو الألترنيتر بعرض سعر منفصل
المستندات المُعدّة · حزمة العرض
- العرض التجاري (هيكل البنود؛ الأسعار غير منشورة هنا)
- صفحات الكتالوج

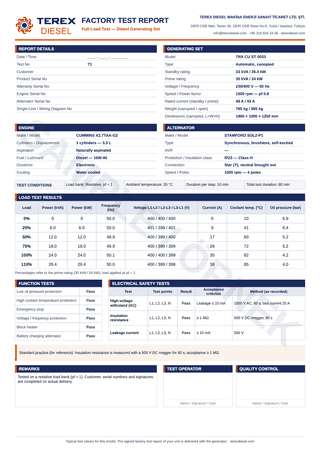

- تقرير اختبار الحمل في المصنع (نموذج)
- وثيقة شروط الضمان
- نموذج التشغيل الأول والتسليم
- نماذج الصيانة والخدمة
- دليل التشغيل والصيانة
- النشرة الفنية لوحدة التحكم
الحل المقترح
TRX CU ST 0033
| القدرة الاحتياطية (Standby) | 33 kVA / 26.4 kW |
|---|---|
| القدرة الرئيسية (Prime) | 30 kVA / 24 kW |
| الجهد · التردد · سرعة الدوران | 230/400 V · 50 Hz · 1,500 rpm |
| المحرك | Cummins X2.7TAA-G2 |
| المولد (الألترنيتر) | Stamford SOL2-P1 · AVR AS440 · IP23/H |
| خزان الوقود (مع كابينة عازلة للصوت) | 100 L |
| الأبعاد (الطول × العرض × الارتفاع) (مع كابينة عازلة للصوت) | 1,800 × 1,000 × 1,250 mm · 765 kg |
| الأبعاد (الطول × العرض × الارتفاع) (نوع مفتوح) | 1,200 × 1,000 × 1,050 mm · 565 kg |
TRX P ST 0022
| القدرة الاحتياطية (Standby) | 22 kVA / 17.6 kW |
|---|---|
| القدرة الرئيسية (Prime) | 20 kVA / 16 kW |
| الجهد · التردد · سرعة الدوران | 230/400 V · 50 Hz · 1,500 rpm |
| المحرك | Perkins 404A-22G1 · 2.216 L |
| المولد (الألترنيتر) | Stamford S0L2-G1 · AVR SX460 · IP23/H |
| استهلاك الوقود · عند حمل 75% | 4 L/h |
| استهلاك الوقود · عند حمل 100% | 5.3 L/h |
| خزان الوقود (مع كابينة عازلة للصوت) | 82 L |
| الأبعاد (الطول × العرض × الارتفاع) (مع كابينة عازلة للصوت) | 1,950 × 900 × 1,337 mm · 627 kg |
| الأبعاد (الطول × العرض × الارتفاع) (نوع مفتوح) | 1,600 × 900 × 1,145 mm · 456 kg |
القيم مأخوذة من النشرة الفنية للطراز؛ النشرة الكاملة وصفحة الكتالوج في صفحة الطراز.
التكوين المعروض
- وحدة التحكم: Deep Sea DSE 7320
- 400/230 V 50 Hz
التغليف والشحن ومستندات التصدير
- النقل: نقل بري بالشاحنات.
- تُلفّ المجموعات ذات الكابينة العازلة للصوت بغشاء بلاستيكي قابل للتمدد مع حماية للحواف؛ وتُنقل القطع السائبة في صناديق أو على منصات نقالة.
- وثائق التصدير: الفاتورة التجارية، قائمة التعبئة، شهادة المنشأ، تقرير اختبار المصنع.
لا نذكر أسماء العملاء أو المناقصات أو المواقع؛ نذكر الدولة فقط. لا تُنشر الأسعار ولا الشروط التجارية. لا نشارك مستندات العميل؛ المتطلبات ملخّصة بصياغتنا.
كيف نعمل على مواصفاتكم
- أرسلوا المواصفات أو نموذج النشرة الفنية أو قائمة الاحتياجات (PDF أو Excel أو Word أو رسالة).
- نردّ في يوم العمل نفسه ونسأل عن البنود الناقصة أو غير الواضحة.
- نحدد القدرة (prime/standby) والجهد والتردد وظروف الموقع ومدة التشغيل، ونختار الطراز ونعدّ جدول مطابقة بندًا بندًا، مع ذكر الانحرافات والخيارات بوضوح.
- نرسل الحزمة: العرض والنشرة الفنية وصفحات الكتالوج والنماذج المطلوبة؛ خلال 24 ساعة للتكوينات القياسية.
ليست لديكم مواصفات بعد؟ نزّلوا نموذجنا للمستشفى أو المدرسة أو مركز البيانات (Word وPDF)
