أرمينيا – مجموعات بكابينة عازلة للصوت بقدرة 750–1,400 kVA
طلب لمجموعات بكابينة عازلة للصوت بقدرة 750–1,400 kVA: حللنا المتطلبات واخترنا TRX BD TA 0750 (Baudouin 6M33G750/5, 750 kVA standby / 680 kVA prime)، وأجبنا عن 3 نقطة في جدول المطابقة وأعددنا الوثائق المدرجة أدناه.
- الدولة
- أرمينيا
- القدرة
- 750 kVA standby / 680 kVA prime · 50 Hz
- الكمية
- عدة مجموعات
- مصدر المتطلبات
- متطلبات أُرسلت برسالة أو بريد إلكتروني
الطلب
| القدرة المقننة | 750 / 1,350 kVA |
|---|---|
| العلامة التجارية للمحرك | Baudouin |
عملنا
تحليل المتطلبات · اختيار الطراز وتحديد القدرة
- مجموعات بكابينة عازلة للصوت مع ألترنيتر Terex و Deep Sea DSE، عرض باللغة الروسية، المراجعة v2
جدول المطابقة بندًا بندًا
| البند | المطلوب | اقتراحنا | التقييم |
|---|---|---|---|
| العلامة التجارية للمحرك | Baudouin | Baudouin 6M33G750/5 | مطابق |
| 1350 kVA | – | تم عرض طراز 1400 kVA standby | انحراف / يلزم التأكيد |
| محركات Baudouin | – | سلسلتا 6M33 و12M33 | مطابق |
المستندات المُعدّة · حزمة العرض
- العرض التجاري (هيكل البنود؛ الأسعار غير منشورة هنا)
- صفحات الكتالوج

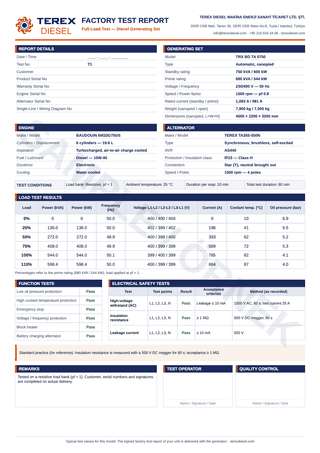

- تقرير اختبار الحمل في المصنع (نموذج)
- وثيقة شروط الضمان
- نموذج التشغيل الأول والتسليم
- نماذج الصيانة والخدمة
- دليل التشغيل والصيانة
- النشرة الفنية للمولّد
- النشرة الفنية لوحدة التحكم
- ملف العرض 41 صفحة، RU (v2): العرض، صفحات الكتالوج باللغة الروسية لطرازين (2)، أوراق البيانات الفنية للألترنيتر، 2 تقرير اختبار مصنع نموذجي، 7 وثائق خدمة x 2 طراز
الحل المقترح
TRX BD TA 0750
| القدرة الاحتياطية (Standby) | 750 kVA / 600 kW |
|---|---|
| القدرة الرئيسية (Prime) | 680 kVA / 544 kW |
| الجهد · التردد · سرعة الدوران | 230/400 V · 50 Hz · 1,500 rpm |
| المحرك | Baudouin 6M33G750/5 · 19.6 L |
| المولد (الألترنيتر) | Terex TA355-550N · AVR AS440 · IP23/H |
| استهلاك الوقود · عند حمل 100% | 151.1 L/h |
| خزان الوقود (مع كابينة عازلة للصوت) | 840 L |
| الأبعاد (الطول × العرض × الارتفاع) (مع كابينة عازلة للصوت) | 4,200 × 1,618 × 2,810 mm · 6,277 kg |
| الأبعاد (الطول × العرض × الارتفاع) (نوع مفتوح) | 3,706 × 1,500 × 2,090 mm · 5,489 kg |
TRX BD TA 1400
| القدرة الاحتياطية (Standby) | 1,400 kVA / 1,120 kW |
|---|---|
| القدرة الرئيسية (Prime) | 1,250 kVA / 1,000 kW |
| الجهد · التردد · سرعة الدوران | 230/400 V · 50 Hz · 1,500 rpm |
| المحرك | Baudouin 12M33G1400/5 · 39.2 L |
| المولد (الألترنيتر) | Terex TA400-1100N · AVR MX341B · IP23/H |
| استهلاك الوقود · عند حمل 75% | 190.7 L/h |
| استهلاك الوقود · عند حمل 100% | 258.6 L/h |
| الأبعاد (الطول × العرض × الارتفاع) (نوع مفتوح) | 5,810 × 2,100 × 2,927 mm · 9,803 kg |
القيم مأخوذة من النشرة الفنية للطراز؛ النشرة الكاملة وصفحة الكتالوج في صفحة الطراز.
التكوين المعروض
- وحدة التحكم: Deep Sea DSE
- 400/230 V 50 Hz
- تم عرض 1400 kVA لطلب 1350 kVA
التغليف والشحن ومستندات التصدير
- النقل: تسليم أرض المصنع في إسطنبول، مع إمكانية ترتيب النقل عند الطلب.
- تُلفّ المجموعات ذات الكابينة العازلة للصوت بغشاء بلاستيكي قابل للتمدد مع حماية للحواف؛ وتُنقل القطع السائبة في صناديق أو على منصات نقالة.
- وثائق التصدير: الفاتورة التجارية، قائمة التعبئة، شهادة المنشأ، تقرير اختبار المصنع.
لا نذكر أسماء العملاء أو المناقصات أو المواقع؛ نذكر الدولة فقط. لا تُنشر الأسعار ولا الشروط التجارية. لا نشارك مستندات العميل؛ المتطلبات ملخّصة بصياغتنا.
